unboxing RTK Handheld Surveyor Kit

Masz nowy zestaw ręcznego geodety? Po pierwsze, postępuj zgodnie z tymi krótkimi wskazówkami, aby przygotować do tego swój zestaw.

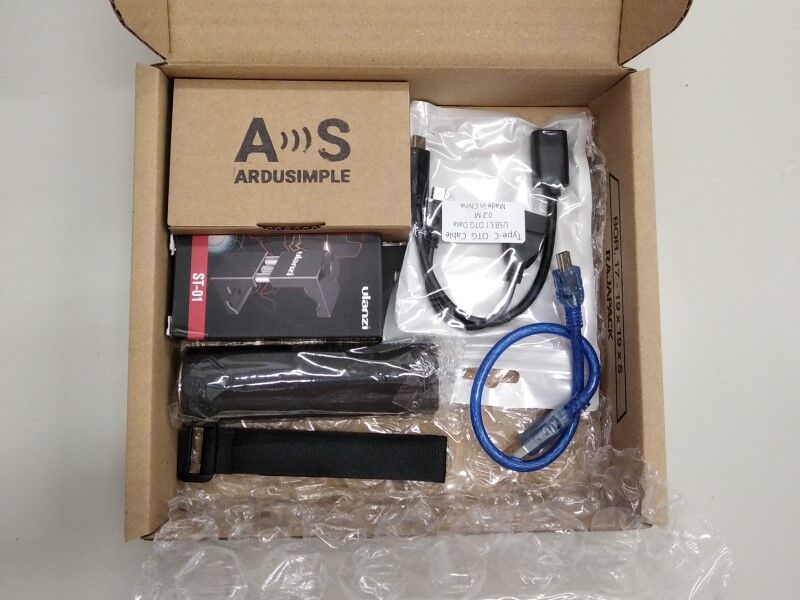

Zapamiętaj wszystkie części składowe tego profesjonalnego zestawu:

- simpleRTK2Btrochę z adapterem XBee na USB
- Walizka z tworzywa sztucznego dla simpleRTK2Btrochę
- Antena spiralna
- Bluetooth 2.0
– Kabel mini USB
- USB OTG microUSB-B (14cm)
- USB OTG typu C (22cm)
- Uniwersalny smartphone posiadacz
– Uchwyt na rękę
– Pasek na rzep (20cm)

Do zbudowania tego zestawu nie są potrzebne żadne specjalne narzędzia ani nic podobnego, wystarczy ręka.

• Najpierw zamontuj smartphone uchwyt do uchwytu ręcznego. Zobaczysz, że koniec śruby uchwytu ręcznego pasuje do smartphone otwór uchwytu.

• Zamontuj plastikową obudowę (simpleRTK2Blite + Bluetooth 2.0 w środku) do smartphone uchwyt. Plastikową obudowę znajdziesz w małym pudełku wraz z anteną spiralną. W tym celu dopasuj płaską krawędź etui do zewnętrznej części smartphone uchwyt ze złączem SMA skierowanym do góry i przymocuj za pomocą paska z rzepem.

• Dodaj antenę spiralną na górze simpleRTK2Blite wkręcanie złącza SMA.

• Podłącz kabel mini USB do złącza na płycie mini USB simpleRTK2Btrochę.

• Skieruj smartphone do smartphone uchwyt, dopasowując go do szerokości telefonu.

• Podłącz USB OTG do kabla mini USB i połącz się ze swoim smartphone.

Masz teraz nowy, ręczny zestaw geodezyjny, gotowy do działania!

Będziesz mógł postępować zgodnie z instrukcjami dotyczącymi konfiguracji smartphone w 'Jak używać Ardusimple produkty z Androidem smartphones/tabletki".
