W tym krótkim samouczku pokażemy krok po kroku, jak załadować oprogramowanie sprzętowe do przechowywania kluczy PointPerfect L-Band, aby nie trzeba było wysyłać kluczy przy każdym uruchomieniu.
To oprogramowanie układowe można załadować na WiFi NTRIP Mistrz lub na urządzeniach BLE Bridge. Zwróć uwagę, że oryginalna funkcjonalność tego urządzenia przestanie działać po załadowaniu nowego oprogramowania, ale zawsze możesz wrócić do poprzedniej funkcjonalności, ponownie ładując oryginalne oprogramowanie.
- Pobierz narzędzie do aktualizacji oprogramowania układowego z tutaj
Rozpakuj plik i zapisz folder na swoim komputerze.
To narzędzie nie będzie się zmieniać pomiędzy kolejnymi wersjami oprogramowania sprzętowego. - Pobierz najnowsze oprogramowanie z tutaj i rozpakuj go, powinieneś mieć ten plik:
firmware_main.bin - Jeśli masz simpleRTK2BOdbiornik /3B: Upewnij się, że simpleRTK2BPłyta /3B ma wyłączone UART, oto a Tutorial.
Połącz WiFi NTRIP Master Płyta główna do Twojego simpleRTK2B/3B i podłącz kabel USB z komputera do MOC + XBEE Port
Jeśli masz simpleRTK2Blekki: usuń simpleRTK2Blite z USB do XBEE „blue board” i podłącz WiFi NTRIP Master Opanuj „niebieską płytkę”. Podłącz „niebieską płytkę” do swojego komputera. - Uruchom narzędzie flash_download_tools_v3.6.7.exe
- Wybierz opcję ESP32 DownloadTool
- Wybierz właściwą ścieżkę do plików binarnych pobranych w kroku 2 i upewnij się, że ustawiłeś narzędzie tak, jak na tym zrzucie ekranu. Wybierz właściwy port COM. (ścieżki i port COM mogą się różnić)
- Naciśnij i przytrzymaj wciśnięty WiFi NTRIP Master Naciśnij przycisk Master BOOT, a następnie naciśnij raz przycisk XBEE RESET na simpleRTK2B board.
Zwolnij przycisk BOOT. - Naciśnij przycisk KASUJ i poczekaj na zakończenie procesu
- Naciśnij i przytrzymaj wciśnięty WiFi NTRIP Master Naciśnij przycisk Master BOOT, a następnie naciśnij raz przycisk XBEE RESET na simpleRTK2B board.
Zwolnij przycisk BOOT. - Kliknij przycisk START i poczekaj, aż pasek postępu dobiegnie końca i pojawi się komunikat FINISH
- Następnie wystarczy kliknąć przycisk XBEE RESET 🙂
Nie martw się, jeśli nie widzisz żadnych diod LED, jest w porządku

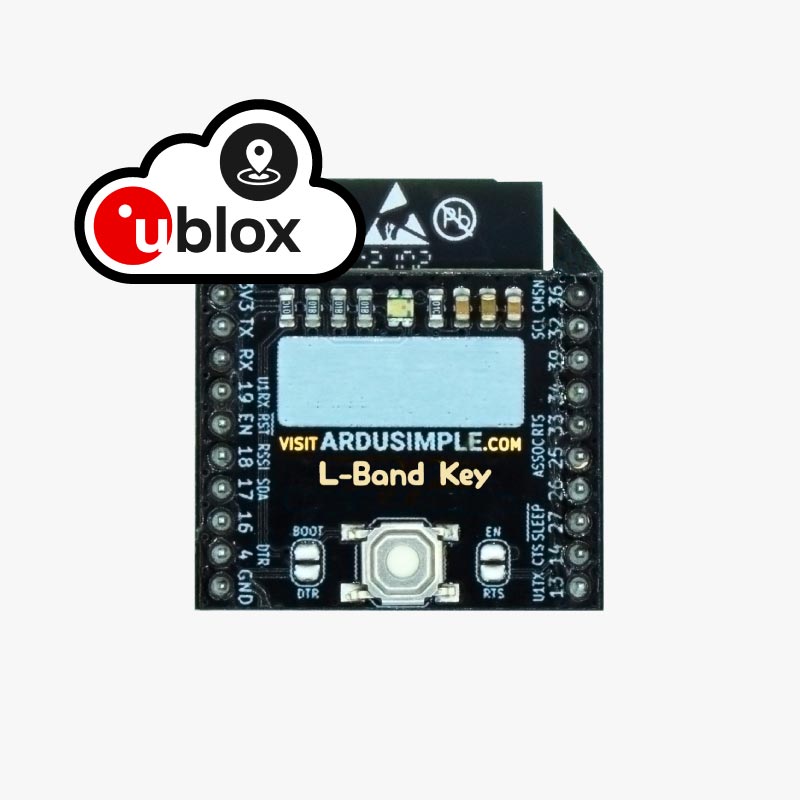

Oprogramowanie sprzętowe do przechowywania kluczy PointPerfect L-Band
Ostatnia wersja: FW V1.0 zaktualizowano 26 r.
*** Przechowywanie kluczy PointPerfect L-Band Dziennik zmian w oprogramowaniu *** 2023-01-26 — FW V1.0 * Pierwsze wydanie
